| 連続可変型アッテネータ |
 |
CP2511-S Series |
| 段間シールド付きモデル。 コンダクティブ・プラスチック抵抗基板採用で低摺動ノイズ。 ラダー回路と調整で角度減衰量の精度は高めです。 クリック機能の有り無し選択 (クリックはしっかりした切り換え感触)。 全体を重ね合わせた構造の為、密閉度は高めです。 ステップ型アッテネータの流れをくむ全回転角度315 度モデル。 |
| Last update: 2026.08.21. | [電気的仕様] | [機械的仕様] | [注意事項] | [外形図] | [モデルナンバー] | EU-RoHS |
| お知らせ |
本製品はラダー回路仕様の為、可変抵抗器として使用は出来ません（注意事項参照）。 |
| 電気的仕様 | CP2511-S Series | ||||||||||||||||||||||||||||||||||||||||||||||
| 製品名 | *CP2511*-S-* | ||||||||||||||||||||||||||||||||||||||||||||||
| 減衰方向 [負荷: 全抵抗値の20倍以上] |
反時計方向 (減衰量大 & 無限大減衰) - 時計方向 (減衰量小)
|
||||||||||||||||||||||||||||||||||||||||||||||
| 回路方式 | ラダー回路 | ||||||||||||||||||||||||||||||||||||||||||||||
| 全抵抗値 (1-C) | 5kΩ, 10kΩ, 50kΩ, 100kΩ | ||||||||||||||||||||||||||||||||||||||||||||||
| 全抵抗値公差 | ±20% | ||||||||||||||||||||||||||||||||||||||||||||||
| 減衰量偏差 [負荷: 全抵抗値の20倍以上] |
0 - 10dB: ±1.0dB - 30dB: ±2.0dB - 42dB: ±3.0dB |
||||||||||||||||||||||||||||||||||||||||||||||
| 相互偏差 |
0 - 10dB: 1.0dB - 30dB: 1.5dB - 42dB: 2.5dB |
||||||||||||||||||||||||||||||||||||||||||||||
| 挿入損失 | 0.5dB 以下 | ||||||||||||||||||||||||||||||||||||||||||||||
| 無限大減衰量 [15kHz] | 85dB 以上 | ||||||||||||||||||||||||||||||||||||||||||||||
| 耐電圧 | AC500Vにて1分間 | ||||||||||||||||||||||||||||||||||||||||||||||
| 絶縁抵抗値 | DC500Vにて50MΩ以上 | ||||||||||||||||||||||||||||||||||||||||||||||
| 最大定格 | 0.1W | ||||||||||||||||||||||||||||||||||||||||||||||
| 最大入力電圧 | DC30V以下 | ||||||||||||||||||||||||||||||||||||||||||||||
| 摺動ノイズ | 47mV以下 (JIS C 6443) | ||||||||||||||||||||||||||||||||||||||||||||||
| 摺動寿命 | 100,000往復以下 (18往復/分、摺動ノイズ100mV以下) |
| 機械的仕様 | CP2511-S Series |
| 操作角 | 315度 ±5度 |
| 回転トルク | 0.1 ~ 1.5Ncm (回路数によって異なります) |
| 取付ナット締付トルク | 50Ncm |
| 取り付け部品 | 六角ナット (M9 P=0.75) *製品付属 |
| 回転止め強度 | 50Ncm |
| 操作部押し引き強度 | 50N |
| 環境仕様 | CP2511-S Series |
| 温度範囲 | -10 ~ +70°C (使用時), -15 ~ +75°C (保存時) |
| 相対湿度 | 90%RH (結露のない事) |
| 注意事項 |
| * 各端子へのハンダ付け温度は350°C、5秒以内、2回まで。 (手はんだ作業のみ) |
| * シャフト長の指定も可能です。詳しくは営業までご相談ください。 |
| * 採用検討の際は、十分テストをされますようお願い致します。 重要な場所での運用は当製品の検討とともに冗長化設計も考慮されるようお願いします。 |
| * 他社製品からの買い替えは十分な動作確認を行った上でご検討ください。 |
| * ラダー回路(オーディオカーブ) 使用時の注意 ラダー回路使用での注意 >>  |

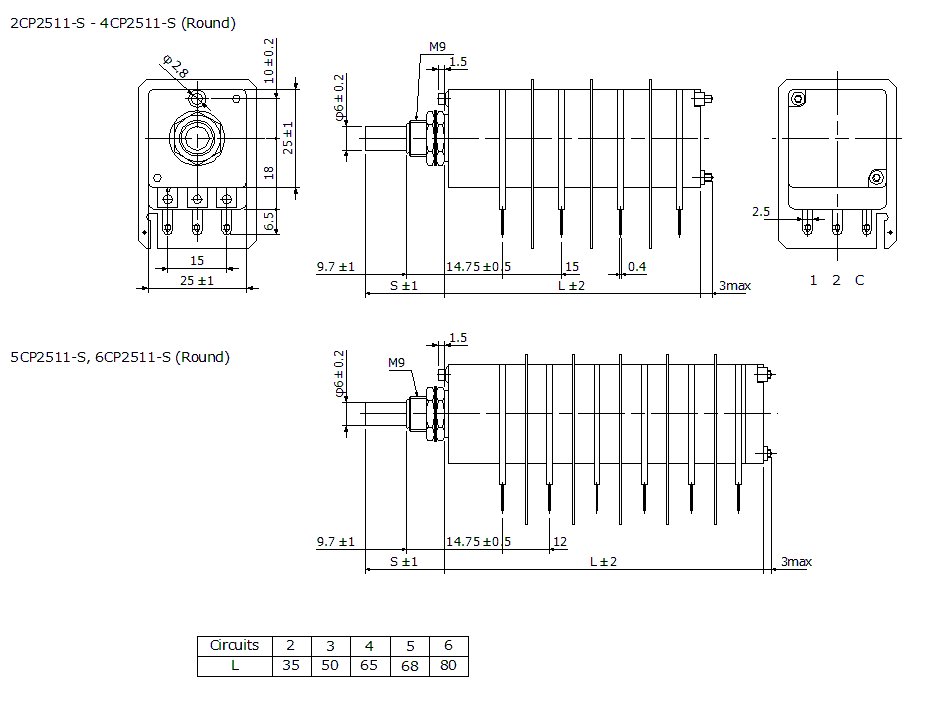

| 外形図 - CP2511*-S-* | ||||||||||
 |
||||||||||
|
| 回路図 |
 |
| モデルナンバー | ||||||||||||||||||||
|
| *1 | 全回路数 (段数) | 2 ~ 6 : 指定の回路数 |
| *2 | モデル名 | CP2511 : CP2511 Series |
| *3 |
クリック仕様指定 |
空欄 : クリックなし S : クリック付き (15度ステップ) |
| *4 | 段間シールド | S : 標準装備 |
| *5 |
全抵抗値 |
5K :
5kΩ 10K : 10kΩ 50K : 50kΩ 100K : 100kΩ |
| *6 | シャフト形状 | 6R : 径6mm 丸棒タイプ 標準 |
| *7 |
シャフト長 (取付面からシャフト先端までの長さ) |
20 : 20mm 標準 (6R20の場合は省略可) 22 : 22mm 25 : 25mm 30 : 30mm |
| 特注モデルナンバー |
|
[ 複数回路で異なる出力特性を混合する型番指定方法 ] * "CP2511-S"の前方の数字は異なる全てを含めた全回路数。 * ツマミ側から順に出力特性仕様を指定していきます。 * 同抵抗値が連続している場合（間に別の抵抗値が入っている場合を除く）は纏める。 ( 10K / 10K >> 2-10K ) * CP2500-Sシリーズ は全操作角度が異なる為、混合は出来ません。 |
| 組み合わせ例 | 全回路数 | 抵抗変化特性 x 数 | 回路位置 | モデルナンバー |
| 1 |
4 回路 |
オーディオ 10kΩ x2 オーディオ 5kΩ x2 |
ツマミ側 底側 |
4CP2511-S - 2-10K / 2-5K |
| 2 |
3 回路 |
オーディオ 10kΩ x1 オーディオ 100kΩ x2 |
ツマミ側 底側 |
3CP2511-S - 10K / 2-100K |
| 3 |
3 回路 |
オーディオ 10kΩ x1 オーディオ 5kΩ x1 オーディオ 10kΩ x1 |
ツマミ側 中央 底側 |
3CP2511-S - 10K / 5K / 10K |
