| ||||| ステップ可変型アッテネータ ||||| |
 |
|
||||||||
| 用途 | 音響機器, 通信機器 |
| 特長 | 銀合金接点 6連動または8連動で5.1ch・7.1ch同時調整や多チャンネルを同時調整に役立ちます。 しっかりした切り換え感触。 丈夫なステンレスシャフトを採用することで全長の長い構造で発生する捻じれによる切り換えタイミング差を解消。 チップ型金属皮膜抵抗器使用 |
| 周波数範囲 | DC - 20kHz |
| 回路 | 橋絡H形回路 |
| インピーダンス | 600Ω |
| 最大定格 | 0.3W |
| 寸法 | φ 45 x 228.5mm (6H50CS) |
 |
|
||||||||
| 用途 | 音響機器, 通信機器 |
| 特長 | C型シリーズの音響用途として長年評価されています。 金メッキ接点採用で高い安定性です。 切り換えタイプをしっかりめか軽めで選択可能。 リード線型金属皮膜抵抗器使用。 細かい調整が可能な1ステップ8度の41接点 (0dB - Cut off)モデル |
| 周波数範囲 | DC - 100kHz (回路によって異なる) |
| 回路 | ポテンショメータ回路 |
| 全抵抗値 | 1kΩ, 10kΩ, 50kΩ, 100kΩ, 250kΩ |
| 最大定格 | 0.3W |
| 寸法 | φ 45 x **mm (データシート参照) |
 |
|
||||||||
| 用途 | 音響機器, 通信機器 |
| 特長 | C型(φ45)と比べてφ36と細形です。 しっかりした切り換え感触。 金メッキ接点採用で高い安定性です。 リード線型金属皮膜抵抗器使用(H50DS/2H50DSのみチップ型金属皮膜抵抗器使用)。 |
| 周波数範囲 | DC - 100kHz (回路によって異なる) |
| 回路 | ポテンショメータ回路, 橋絡T形回路, 橋絡H形回路,橋絡平衡H形回路(HN回路) |
| インピーダンス / 全抵抗値 | 600Ω, 1kΩ, 10kΩ, 50kΩ, 100kΩ, 250kΩ (回路によって異なる) |
| 最大定格 | 0.3W |
| 寸法 | φ 36 x **mm (データシート参照) |
 |
|
||||||||

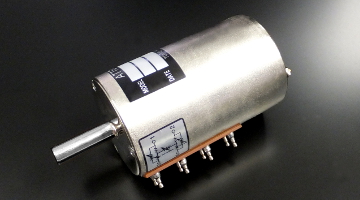

| 用途 | 音響機器, 通信機器 |
| 特長 | D型のH50DS/2H50DSはC型のH50CS/2H50CSよりも外径は細いものの全長は長いものでした。D型の構造を見直し C型よりも短い形状のなったものがsD型シリーズです。 しっかりした切り換え感触。 金メッキ接点採用で高い安定性です。 チップ型金属皮膜抵抗器使用 |
| 周波数範囲 | DC - 20kHz |
| 回路 | 橋絡H形回路 |
| インピーダンス | 600Ω |
| 最大定格 | 0.3W |
| 寸法 | φ 36 x **mm (データシート参照) |
| 注意事項 | 回路仕様は橋絡H回路の50dBのみです。. |
 |
|
||||||||
| 用途 | 音響機器, 通信機器 |
| 特長 | φ30の細身形状でバック端子の為、狭い場所に最適です。 金メッキ接点採用で高い安定性です。 軽めの切り換え感触。 リード線型金属皮膜抵抗器使用。 |
| 周波数範囲 | DC - 100kHz (回路によって異なる) |
| 回路 | ポテンショメータ回路, 橋絡T形回路, 橋絡H形回路 |
| インピーダンス / 全抵抗値 | 600Ω, 1kΩ, 10kΩ, 50kΩ, 100kΩ, 250kΩ (回路によって異なる) |
| 最大定格 | 0.3W |
| 寸法 | φ 30 x **mm (データシート参照) |
 |
|
||||||||
| 用途 | 音響機器, 通信機器v |
| 特長 | 金メッキ接点採用で高い安定性です。 しっかりした切り換え感触。 リード線型金属皮膜抵抗器使用。 細かい調整が可能な31接点 (0dB - Cut off)モデル |
| 周波数範囲 | DC - 20kHz |
| 回路 | ポテンショメータ回路 |
| 全抵抗値 | 10kΩ, 100kΩ |
| 最大定格 | 0.1W |
| 寸法 | 23.5mm 角 x **mm |
 |
|
||||||||
| 用途 | 音響機器, 通信機器 |
| 特長 | 金メッキ接点採用で高い安定性です。 しっかりした切り換え感触。 全体を重ね合わせた構造の為、密閉度は高めです。 リード線型金属皮膜抵抗器使用 小型で樹脂ボディの為軽量です。 |
| 周波数範囲 | DC - 20kHz |
| 回路 | ポテンショメータ回路 |
| 全抵抗値 | 1kΩ, 7kΩ, 10kΩ, 100kΩ |
| 最大定格 | 0.1W |
| 寸法 | 25 x 25 x **mm (データシート参照) |
 |
|
||||||||
| 用途 | 音響機器, 通信機器 |
| 特長 | 金メッキ接点採用で高い安定性です。 プリント基板に挿せる端子構造です。 しっかりした切り換え感触。 全体を重ね合わせた構造の為、密閉度は高めです。 リード線型金属皮膜抵抗器使用 小型で樹脂ボディの為軽量です。 |
| 周波数範囲 | DC - 20kHz |
| 回路 | ポテンショメータ回路 |
| 全抵抗値 | 1kΩ, 7kΩ, 10kΩ, 100kΩ |
| 最大定格 | 0.1W |
| 寸法 | 25 x 25 x 19.5mm |
