STUDIO EQUIPMENTS
[ カフボックス ]
製品名 製品写真 カフ操作方式 入力レベル ファンタム 入出力 詳細 PDF

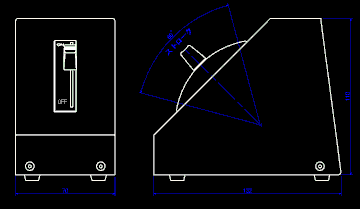

TBX-500S T-barコントロール -70 ~ -20dB
連続可変
搭載 トランス入力
電子バランス出力

TBX-600A 押しボタンスイッチ -70 ~ -20dB
連続可変
搭載 トランス入力
電子バランス出力

TBX-2010P 100mmフェーダー -70 ~ -20dB
連続可変
搭載 電子バランス入出力
MiniCough183 円弧摺動型T形
アッテネータ
+5dBm (max) なし トランス入力
トランス出力
[ カフボックスTBXシリーズ用タリースイッチボックス ]
製品名 製品写真 操作方式 接点定格 スイッチ制御電源 スイッチLED電源 詳細 PDF
TBX-488 押しボタンスイッチ DC12V 0.1A 不要 DC5V


[ フェーダーボックス ]
製品名 製品写真 カフ操作方式 入力レベル ファンタム 入出力 詳細 PDF
FU-67MOW 60mmフェーダー
(1回路) x2
+5dBm (max) スルー トランス入出力
FU-67ST 60mmフェーダー
(2回路)
+5dBm (max) スルー トランス入出力
FU-67 60mmフェーダー
+5dBm (max) スルー トランス入出力


[ カフスイッチ ]
製品名 製品写真 操作方法 接点仕様 接点容量 LED用電源 コネクタ 詳細 PDF
FCS-01 スライド 金メッキ接点 DC30V 50mA以下 DC10 ~ 24V XLR-7
ケーブル3m
[ カフスイッチ用分岐ボックス ]
製品名 製品写真 分岐仕様 寸法 詳細 図面
FU分岐ボックス XLR- 7-32-F77 ←→ XLR- 7-31-F77 x3

(Pin1-Pin4まで配線、Pin5-Pin7は未配線)
140W x 46H x 90D -

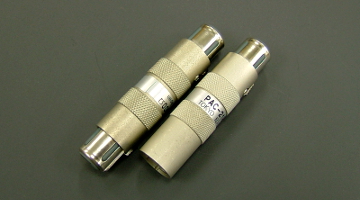

[ パッドコネクタ ]
製品名 製品写真 回路数 回路構成 最大入力レベル インピーダンス コネクタ 詳細 PDF
2PACシリーズ 2 平衡O形減衰タイプ
終端形
Yパット内蔵
25dBm 600Ω ±2% XLR-5
XLR-3
PACシリーズ 1 平衡O形減衰タイプ
不平衡T形減衰タイプ
ダミー形
位相変換形
終端形
25dBm
25dBm
27dBm
1W
27dBm
600Ω ±2% XLR-3


[ トランスコネクタ ]
製品名 製品写真 回路数 最大入力レベル インピーダンス コネクタ 寸法 詳細 PDF
CTRシリーズ 1 (CTR-21/06-06)
2 (2CTR-21/06-06)
0dBm 600Ω:600Ω XLR-3
XLR-5
φ25 x 102mm
φ25 x 133mm


[ 電圧変換コネクタ ]
製品名 製品写真 変換仕様 挿入損失 インピーダンス コネクタ 抵抗値 詳細 PDF
VCC-P48/T12 ファンタム48V
          ↓
T12 (AB12V)
6dB 600Ω ±2% XLR-3 φ25 x 133mm


[ アナログ音声分配器 ]
製品名 製品写真 入力/出力 入力レベル インピーダンス ラック 詳細 PDF
ADA-55E 1入力/4出力 x10 -20dBm ~ +4dBm 入力: 600Ω/10kΩ切替
出力: 600Ω適合
EIA 3U
JIS 3H
ADA-65T 1入力/4出力 x2 -20dBm ~ +4dBm 入力: 600Ω/10kΩ切替
出力: 600Ω適合
EIA 1U
JIS 1H


[ 表示灯 ]
製品名 製品写真 光源 パネル 表示 電源 詳細 PDF
TBX-495 LED照射 赤地白文字
黒地赤文字
ON AIR
放送中
RECORDING
DC12V
(TBX-495)
AC100V 50/60Hz
(TBX-495P)

TBX-496 LED照射 赤地白文字
青地白文字

黒地赤文字
黒地青文字
ON AIR
放送中
RECORDING
DC12V


MEASUREMENT EQUIPMENT
[ 測定用可変抵抗減衰器 ]
製品名 製品写真 形状 回路 インピーダンス 最大減衰量 コネクタ 詳細 PDF
STA-11 ケース一体型
(蓋付き)
平衡型 600Ω ±3% 121dB ターミナル端子
STA-11-XLR31
STA-11-XLR32-XLR-31
ケース一体型
(蓋付き)
平衡型 600Ω ±3% 121dB XLR31 x2
XLR32, XLR31

STA-13 ケース一体型
(蓋付き)
不平衡型 600Ω ±5% 121dB ターミナル端子
STA-112 小型ケース一体型 平衡型 600Ω ±5% 91dB ターミナル端子
STA-115 小型ケース一体型 不平衡型 600Ω ±6% 101dB ターミナル端子


For AUDIO MIXER, LIGHTING MIXER, VIDEO MIXER
[ モーターフェーダー ]
製品名 製品写真 操作方向 接点仕様 操作距離 出力特性 抵抗値 詳細 PDF
MF-9100シリーズ ホリゾンタル
形状
コンダクティブ
プラスチック
100mm リニア
リニア + オーディオ
リニア + オーディオ(AP)
10kΩ
5kΩ
MF-9101PFL ホリゾンタル
形状
コンダクティブ
プラスチック
98mm
+2mm(PFL)
リニア + PFLトラック 10kΩ
5kΩ
LMH5シリーズ ホリゾンタル
形状
カーボン印刷 100mm
60mm
リニア
リニア + オーディオ
リニア + オーディオ(AP)
10kΩ
5kΩ
LMA5シリーズ バーチカル
形状
カーボン印刷 100mm
60mm
リニア
リニア + オーディオ
リニア + オーディオ(AP)
10kΩ
5kΩ
*** 全モーターフェーダー製品にタッチセンストラックが付いています。


[ マニュアルフェーダー ]
製品名 製品写真 操作方向 接点仕様 操作距離 出力特性 抵抗値 詳細 PDF
CPA-9000シリーズ ホリゾンタル
形状
コンダクティブ
プラスチック
104mm
100mm
リニア
リニア x2
オーディオ
オーディオ x2
オーディオ(AP)
オーディオ(AP) x2
10kΩ
5kΩ
CPA-T-9000
シリーズ
ホリゾンタル
形状
コンダクティブ
プラスチック
100mm [タッチセンストラック付き]
リニア
リニア + オーディオ
リニア + オーディオ(AP)
10kΩ
5kΩ
CPA-9000TBC
シリーズ
ホリゾンタル
形状
コンダクティブ
プラスチック
100mm リニア
リニア x2
10kΩ
5kΩ
LSVHシリーズ ホリゾンタル
形状
カーボン印刷 100mm
60mm
リニア
リニア x2
オーディオ
オーディオ x2
10kΩ
5kΩ
LSVAシリーズ バーチカル
形状
カーボン印刷 100mm
60mm
45mm
リニア
リニア x2
オーディオ
オーディオ x2
10kΩ
5kΩ


For DJ MIXER
[ インプット / クロスフェーダー ]
製品名 製品写真 操作方向 接点仕様 操作距離 出力特性 抵抗値 詳細 PDF
CFX-45L ホリゾンタル
形状
コンダクティブ
プラスチック
45mm リニア x2 50kΩ
10kΩ
45LT-R2 ホリゾンタル
形状
カーボン印刷 45mm リニア 50kΩ
10kΩ
開発中
TCF-45L
バーチカル
形状
カーボン印刷 45mm リニア 50kΩ
10kΩ


For VIDEO MIXER, VARIOUS EQUIPMENTS

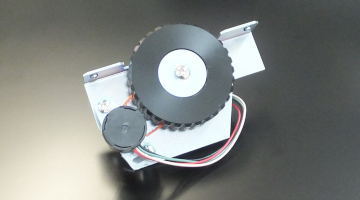

[ T-BAR コントローラ ]
製品名 製品写真 操作方向 接点仕様 操作角度 出力特性 抵抗値 詳細 PDF
VP-1000シリーズ ホリゾンタル
形状
長さ50mm
コンダクティブ
プラスチック
60度 リニア 10kΩ
5kΩ
VP-500シリーズ ホリゾンタル
形状
長さ20mm
コンダクティブ
プラスチック
60度 リニア 10kΩ
5kΩ
*** 操作範囲両端検知用のスライド接点はオプションとなります。


For VARIOUS AUDIO EQUIPMENTS

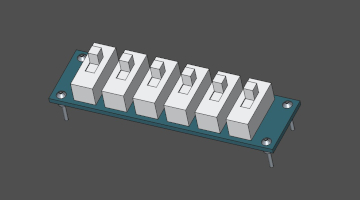

[ ステップ可変型アッテネータ ]
製品名 製品写真 寸法 接点仕様 回路と抵抗値又はインピーダンス 詳細 PDF
サラウンド用SR型
(C型シリーズ)
φ45mm x **mm
(本体)
銀合金接点 橋絡H (バランス): 600Ω
P65C / P65CS
(C型シリーズ)
φ45mm x **mm
(本体)
金メッキ接点 ポテンショメータ (アンバランス):
1kΩ, 10kΩ, 50kΩ, 100kΩ, 250kΩ
D型 φ36mm x **mm
(本体)
金メッキ接点 ポテンショメータ (アンバランス):
1kΩ, 10kΩ, 50kΩ, 100kΩ, 250kΩ
橋絡T (アンバランス): 600Ω
橋絡H (バランス): 600Ω
橋絡HN (バランス): 600Ω
sD型 φ36mm x **mm
(本体)
金メッキ接点 橋絡H (バランス): 600Ω
E型 φ30mm x **mm
(本体)
金メッキ接点 ポテンショメータ (アンバランス):
1kΩ, 10kΩ, 50kΩ, 100kΩ, 250kΩ
橋絡T (アンバランス): 600Ω
橋絡H (バランス): 600Ω
HR23型 23.5mm x 23.5mm
x **mm (本体)
金メッキ接点 ポテンショメータ (アンバランス):
10kΩ, 100kΩ
P2510型
P2520型
25mm x 25mm
x **mm (本体)
金メッキ接点 ポテンショメータ (アンバランス):
1kΩ, 7kΩ, 10kΩ, 100kΩ
P2550型
P2560型
25mm x 25mm
x 19.5mm (本体)
金メッキ接点 ポテンショメータ (アンバランス):
1kΩ, 7kΩ, 10kΩ, 100kΩ

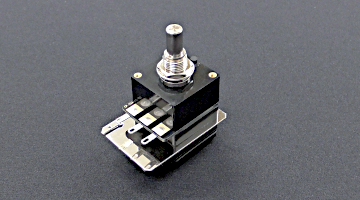

[ 連続可変型アッテネータ(ラダー回路製品) ]
製品名 製品写真 寸法 接点仕様 操作角度 回路とインピーダンス 詳細 PDF
CP2500シリーズ 25mm x 25mm
x **mm (本体)
コンダクティブ
プラスチック
300度 ラダー回路 (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ
CP2511シリーズ 25mm x 25mm
x **mm (本体)
コンダクティブ
プラスチック
315度 ラダー回路 (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ
CP600シリーズ 16mm x 16mm
x **mm (本体)
コンダクティブ
プラスチック
300度 ラダー回路 (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ
*** ラダー回路製品は可変抵抗器
  として使用は出来ません


[ 可変抵抗器(ポテンショメータ回路製品) ]
製品名 製品写真 寸法 接点仕様 操作角度 回路と抵抗値 詳細 PDF
CP2500シリーズ 25mm x 25mm
x **mm (本体)
コンダクティブ
プラスチック
300度 ポテンショメータ (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ
CP600シリーズ 16mm x 16mm
x **mm (本体)
コンダクティブ
プラスチック
300度 ポテンショメータ (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ


[ ロータリースイッチ ]
製品名 製品写真 寸法 接点仕様 1クリック角度 切り換え方式 詳細 PDF
2R6
2R6-A
4R6
4R6-A
45mm x 45mm
x **mm (本体)
銀合金接点 30度 ノンショーティング(断続)
ショーティング(継続)
ノンショーティング(断続)
ショーティング(継続)



RR16Gシリーズ 20mm x 22.5mm
x **mm (本体)
金メッキ接点 15度

30度

ショーティング(継続)

ノンショーティング(断続)
ショーティング(継続)


[ 組み合わせ製品 ]
製品名 製品写真 接点仕様 操作角度 回路と抵抗値又はインピーダンス 詳細 PDF
開発中
RS25G-DSシリーズ
  金メッキ接点

コンダクティブ
プラスチック
最大150度
(スイッチ部)

300度
(ボリューム部)
ノンショーティング(断続)
ショーティング(継続)

ラダー回路 (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ
ポテンショメータ (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ
- -
2CP2531WSシリーズ コンダクティブ
プラスチック
315度
(ボリューム部+スイッチ部)
ラダー回路 (アンバランス):
5kΩ, 10kΩ, 50kΩ, 100kΩ


GENERAL ELECTRONIC COMPONENTS
[ アキシャル抵抗器 ]
製品名 製品写真 抵抗材質 絶縁方法 抵抗値許容差 抵抗温度特性 定格 詳細 PDF
RNシリーズ 高精度金属皮膜 モールド絶縁 ±0.1%
±0.25%
±0.5%
±1%
±5 ppm/℃
±10 ppm/℃
±25 ppm/℃
±50 ppm/℃
0.1W
0.125W
0.25W
0.5W
0.75W
1.5W
SRNシリーズ 超高精度金属皮膜 モールド絶縁 ±0.01%
±0.0125%
±0.05%
±5 ppm/℃
±10 ppm/℃
0.1W
0.125W
0.25W
0.5W
RN14シリーズ 高精度金属皮膜 塗装絶縁 ±0.1%
±0.25%
±0.5%
±1%
±5 ppm/℃
±10 ppm/℃
±25 ppm/℃
±50 ppm/℃
0.25W
0.5W
CMシリーズ 金属皮膜 塗装絶縁 ±0.5%
±1%
±50 ppm/℃
±100 ppm/℃
0.125W
0.25W
0.5W
1W
2W
RGシリーズ メタルグレーズ 塗装絶縁 ±1%
±2%
±5%
±100 ppm/℃ 0.5W
0.8W
1.6W
2.5W
4W
[ 測定機用端子付き ]
製品名 製品写真 特長 詳細 PDF
RN-CT シリーズ 高精度のRN抵抗器に測定器に取り付けやすい端子を付加しました
[ CM1/4抵抗器セット ]
製品名 製品写真 セット内容 詳細 PDF
SET-E24CM1/4FX10 - 10Ω~1MΩまでのE24系列抵抗値全121種 x 各10本ずつ, 合計1210本


EQUIPMENTS
[ ボリュムコントロールボックス ]
製品名 製品写真 操作方向 内蔵ユニット コネクタ 寸法 詳細 PDF
VCB25-1CH 回転式 2CP2500-10K
(連続可変)
φ3.5 ステレオジャック
(Input / Output)
50W x 41.6H x 60D
FUA-100 スライド式 FA-9101-10K
(ステップ可変)
φ3.5 ステレオジャック
(Input / Output)
60W x 23.7H x 180D


ASSEMBLY KIT
[ アッテネータキット / ディケードボックスキット ]
製品名 製品写真 組立内容 回路方式 抵抗値 寸法 詳細 PDF
36R ATTENUATOR KIT 抵抗器実装 ステップ可変アッテネータ 10kΩ
50kΩ
100kΩ
φ36 x **mm
DECADE BOX KIT 抵抗器実装
機構組立
ステップ可変抵抗器 x4 11.11kΩ 60W x 30H x 180D


ACCESSORIES
[ フェーダー用ツマミ ]
製品名 製品写真 標準カラー 導電タイプカラー 寸法 詳細 PDF
CP-1 赤, 黒, 白, 乳白, 橙, 黄, 緑, 青, 水, 灰, 茶 金, 銀, 銅 16W x 9H x 25D
CP-2 赤, 黒, 白, 乳白, 橙, 黄, 緑, 青, 水, 灰, 茶 金, 銀, 銅 11W x 9H x 25D
CP-1 color set
CP-2 color set
赤, 黒, 白, 乳白, 橙, 黄, 緑, 青, 水, 灰, 茶 16W x 9H x 25D
11W x 9H x 25D
-
*** このツマミは弊社製フェーダー用に作られております。


[ ギャングバー ]
製品名 製品写真 材質 指定可能な幅 寸法 詳細 PDF
SKシリーズ PVC
SPCC + ニッケルメッキ
30, 45, 50, 55,
75, 105, 120mm (W)
W x 8.5H x 24.8D
*** このギャングバーは弊社フェーダー用ツマミCP-1/CP-2の形状に合わせて作られております。
